XCubeSAN 5200 – liczy się wydajność

Macierze dyskowe Qsan Technology XSCubeSAN z serii 5200 to najszybsze i najbardziej wydajne macierze SAN w ofercie Qsan. Dedykowane do gromadzenia i udostępniania dużej ilości danych bez opóźnień i z pełną gwarancją integralności informacji. Szybkie interfejsy iSCSI i Fibre Channel, dwa kontrolery, pełna redundancja podzespołów gwarantujące stałą dostępność danych dla najbardziej wymagających zastosowań. Dedykowane do baz danych, wirtualizacji, systemów monitoringu video czy obróbki dużych ilości danych.

Macierze XCubeSAN XS5200

Macierze dyskowe QSAN XCubeNAS XS5200 wyposażone są w sprzętowy kontroler iSCSI i RAID oraz w czterordzeniowy procesor Intel Xeon D1500. Dedykowane do stworzenia infrastruktury SAN w oparciu o technologię iSCSI oraz Fibre Channel. Dyski 3.5″ SAS i 2.5″ SSD SATA w najnowszym standardzie 12Gb i 6Gb SAS. Każda z platform daje możliwości rozbudowy do 420 dysków (dla modelu 12 dyskowego) lub 434 dysków twardych (dla modelu 26 dyskowego).

W standardowej wersji system posiada 2 porty 10GBase-T iSCSI i port zarządzania 1GbE. XCubeSAN XS5200 występują w wersjach 12, 16, 24 i 26 dyskowej z możliwością rozszerzenia o dodatkowy kontroler. Wyposażone są w 4GB ECC RAM (max 128GB) na kontroler.

Serwer rackowy z wieloma dyskami twardymi.

Cena sugerowana: KONTAKT

Niezawodność

Macierz dyskowa Qsan XCubeSAN może posiadać dwa kontrolery pracujące w trybie active-active, co zabezpiecza ciągłość pracy systemu i dostępność danych na wypadek awarii jednego z nich. Standardem jest również zasilanie redundantne i hot-swap dla podzespołów.

Wydajność

Kontrolery wspierane przez procesory Intel, połączenia sieciowe 10Gbit eth oraz 16Gb FC zapewniają wydajność do 12.000.000 IOPS, odczyt do 12GB/s i do 8GB/s zapis. Mogą obsługiwać krytyczne systemy wirtualizacji, bazy danych czy wielokanałowe systemy monitoring video.

Skalowalność

Każda z macierzy dostępna jest w obudowach dostosowanych do potrzeb organizacji. Każdy z systemów może być łatwo rozbudowany do rosnących potrzeb – nawet do 434 dysków, bez utraty wydajności i niezawodności. Możliwe jest dołożenie dodatkowe kontrolera czy pamięci.

System zarzadzania	SANOS 4	Architektura	Active-Active
Procesor	Intel Xeon Quad Core 64bit	Pamięć (per kontroler)	8GB ECC DDR4, max 128GB
Ilość kieszeni	12, 16, 24 lub 26	Max. ilosc dysków	420-434 (zależnie od modelu)
Obsługiwane dyski	SAS, NL-SAS, SATA	Szyfrowane dyski	Obsługa SED HDD / SED SSD
Interfejs napędów	SAS 12Gb/s	Max. wielkość dysków	16TB
Porty dodatkowe	1 x USB 2.0, UPS, Consola	Porty komunikacyjne std.	2 x 10Gbit/s SCSI, 1 x 1Gbit/s (zarzadz.)
Opcjonalne interfejsy	Fibre Channel, RJ45, SFP	Opcjonalne karty	2x10Gb RJ45, 4x10Gb SFP, 2xSFP 16Gb FC, 4xSFP 16Gb FC
Port rozbudowy	2 x 12Gb/s SAS Wide Port	Gniazda kart	1 x Gen3x8, 1 x Gen2x4
Zabezpiecznie pamięci	1 x Cache-to-Flash	Podtrzymanie pamięci	1 x Batery Backup Module

Jedna macierz w wielu wariantach – dokładnie to co potrzebujesz

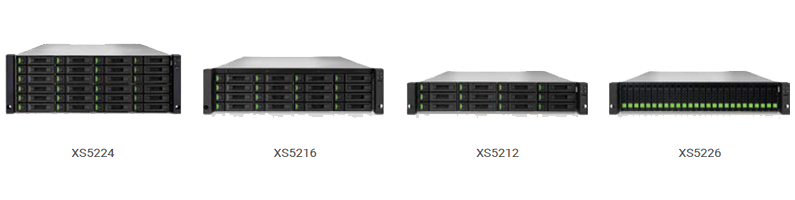

Dostępne obudowy

12 dysków SAS 3.5″ (obudowa 2U)
16 dysków SAS 3.5″ (obudowa 3U)
24 dyski SAS 3.5″ (obudowa 4U)
26 dysków SSD 2.5″ (obudowa 3U)

Porty komunikacji

4 x 16Gb FC (SFP+)
2 x 16Gb FC (SFP+)
4 x 10GbE iSCSI (SFP+)
2 x 10GbE iSCSI (RJ45)
4 x 1GbE iSCSI (RJ45)

Opcje rozbudowy

XD5324 (4U 24 dysków, 3.5″)
XD5316 (3U 16 dysków, 3.5″)
XD5312 (2U 12 dysków, 3.5″)
XD5326 (2U 26 dysków, 2.5″)

Nowa generacja systemów storage

Seria XCubeSAN XS5200 jest najnowszą generacją SAN dostarczanych przez QSAN. Podwójny aktywny kontroler SAN wspierający zarówno iSCSI IP-SAN oraz FC-SAN. QSAN znacznie uprościł wdrożenie tego systemu w infrastrukturze IT łącząc istotne funkcje dla przedsiębiorstw takie jak thin provisioning, SSD read / write cache, auto tiering, snapshot, local volume clone, remote application oraz zwiększenie skalowalności urządzenia do petabajtów danych w jednym urządzeniu. Czterordzeniowy procesor Intel XEON D1500, pamięć operacyjna typu DDR4 do 128GB ECC RAM, 12Gb SAS 3.0, porty LAN 10Gb Ethernet w standardzie oraz najnowszy QSAN SANOS 4.0 (SAN Operating System 4.0).

Schemat działania awaryjnego kontrolera.

Podwójnie aktywna architektura

Seria QSAN XCubeSAN XS5200 zapewnia podwójnie aktywną architekturę, gdzie obydwa kontrolery równocześnie dostarczają usługę w czasie rzeczywistym. Architektura active-active podwaja dostępne pasmo oraz współczynnik cache-hit. Powoduje to, że system nie marnuje zasobów. Wydajność do 12.000.000 IOPS, odczyt do 12GB/s i do 8GB/s zapis. W przypadku awarii jednego z kontrolerów, drugi kontroler niezauważalnie przejmuje wszystkie usługi pamięci masowej. W dodatku usługa zarządzająca pracą jednostki jest przenoszona na drugi kontroler.

Ultra wysoka wydajność

Dzięki nowej architekturze sprzętowej i wykorzystaniu najnowszego procesora Intel Xeon, interfejsów 12GB SAS 3.0 dla wszystkich nośników, wbudowanym portom 10GbE LAN oraz odpowiednio dostosowanej wydajności systemu zarządzającego SAN OS 4.0S, seria XCubeSAN XS5200 może osiągać zdumiewające przepustowości 12GB/s sekwencyjnego odczytu i 8GB/s sekwencyjnego zapisu oraz ponad 1,5 miliona IOPS (sekwencyjnych operacji wejścia wyjścia na sekundę).

Wykres przepustowości odczytu i zapisu w MB/s.

Stworzony dla All-flash Storage

Model QSAN XS5226 (2,5 „2U 26-zatokowy) jest pierwszym w branży skalowalnym urządzeniem all-flash o niskim poborze energii w infrastrukturze SAN. Wzrost wydajności, konsolidacji przestrzeni i posiadanie dwóch dodatkowych zatok dla dysków to cechy nowej jednostki XS5226. Macierz charakteryzuje się wykorzystaniem około 8% więcej pojemności od popularnych produktów 2U 24-zatokowych dostępnych na rynku, co może jeszcze bardziej obniżyć koszt każdego TB danych oraz zminimalizować przestrzeń fizyczną dla serwerów RACK.

Wysoka dostępność

Seria XS5200 jest wysokodostępną pamięcią masową SAN. Krytyczne podzespoły w serii XS5200 są typu hot-plug i zaprojektowane z myślą o pełnym bezpieczeństwie pracy. Ponadto XS5200 posiada funkcję podwójnie-aktywnego kontrolera, automatyczny mechanizm awaryjnego przełączania / powrotu po awarii oraz cache mirroring przez NTB (Non-Transparent Bridge). Dzięki tym funkcjonalnością seria XS5200 może wytrzymać wielokrotne awarie podzespołów osiągając przy tym 99,999% dostępności.

Kontroler 12Gb SAS 3.0

Kontroler 12GB SAS 3.0 to najnowszy i najszybszy dostępny interfejs SAS na rynku. Podwaja on szybkość transferu danych SAS 2.0 (6Gb), zachowując jednocześnie wsteczną kompatybilność z dyskami 6Gb SAS 2.0. Korzyścią rozwiązań QSAN jest elastyczność w zakupie. Wybierając tańszy dysk 6Gb SAS do wstępnej instalacji lub wykorzystując możliwość zainstalowania swoich istniejących dysków SAS 6Gb możemy wprowadzić migrację do interfejsu 12GB SAS 3,0.

Karta 10GbE iSCSI

Jednostka bazowa kontrolera SAN wyposażona jest w dwa porty 10GBASE-T iSCSI (na każdy kontroler). Podwójnie-aktywny sterownik systemowy XS5200 SAN posiada cztery porty 10GBASE-T iSCSI osiągający do 40GB/s przepustowości (po zsumowaniu portów). Ta jednostka bazowa systemu SAN jest gotowa do obsługi różnorodnych aplikacji oraz funkcji, w tym: wymiany danych, tworzenia kopii zapasowych, edycji wideo i wirtualizacji VMware, Citrix i Hyper-V.

Dane techniczne i funkcje macierzy XCubeSAN 5200

Karta katalogowa macierzy: link
Lista kompatybilności dysków twardych: link
Poradnik szybkiej instalacji: link

Instrukcja obsługi macierzy – sprzętowa: link
Instrukcja obsługi oprogramowani SANOS 4.0: link
Konfiguracja działania macierzy: link

Dostęp Multipath do Storage

MPIO (Multi Path Input Output) jest funkcją, która zwiększa odporność na uszkodzenia oraz zwiększa wydajność. Umożliwia ona korzystanie z więcej niż jednej ścieżki do wolumenu z tego samego serwera. MPIO jest obsługiwany dla obu protokołów iSCSI oraz Fibre Channel. Korzystając z mechanizmu wielościeżkowego wejścia/wyjścia (MPIO) w połączeniu iSCSI, można zapewnić wysokiej jakości, niezawodną pamięć masową z możliwością przełączania awaryjnego i wyrównywania obciążenia. Mechanizm MPIO jest obsługiwany przez wiele urządzeń i różnych technologii, w tym kontrolery dysków, protokół iSCSI, Fibre Channel. Jest również wspierany przez różne firmy tworzące oprogramowanie, w tym Linux, VMware i Microsoft.

Schemat połączenia serwerów z macierzami dyskowymi.

Interfejs zarządzania pamięcią masową SAN.

System operacyjny SANOS 4.0

SANOS 4.0 jest systemem operacyjnym zastosowanym w macierzach QSAN SAN. Wyposażony w szybki w użyciu graficzny interfejs i jest łatwo wdrażalny do dowolnej infrastruktury IT. Oparty na Linuxie SANOS zapewnia wszechstronną funkcjonalność przechowywania, włączając zaawansowane zarządzanie pamięcią masową, pełną ochronę RAID, szybką odbudowę RAID, przechowywanie puli migracji, thin provisioning, SSD cache, auto-tiering, migawki, tworzenia kopii zapasowych, odzyskiwanie danych po awarii, wsparcie wirtualizacji, monitorowanie wydajności, skalowalność oraz wiele innych funkcji.

Funkcje storage dla przedsiębiorstw

Technologia RAID opracowana przez QSAN ma udokumentowaną historię z wdrażania jej w środowiskach korporacyjnych przez ponad dziesięć lat i jest zaufaną marką zarówno u klientów korporacyjnych jak i u małych i średnich przedsiębiorstw na całym świecie. Zaawansowany system LVM (Logical Volume Manager) buduje solidne podstawy do wirtualizacji dysków, aby zapewnić pełną ochronę poziomu RAID oraz zwiększoną wydajność i wiele innych funkcji pamięci masowej dla środowisk enterprise.

Infografika technologii zębatek i warstw danych.

Moduły portów I/O dla iSCSI SAN i Fibre Channel SAN

Każdy kontroler w XS5200 SAN posiada dwa złącza na karty rozszerzeń, które mogą być użyte jako iSCSI SAN oraz Fibre Channel. Aby dopasować rozwiązanie do swoich potrzeb możemy wybrać odpowiednią kartę rozszerzeń na początek, a w miarę rozwoju mamy możliwość dodania kolejnych kart w celu zwiększenia systemu. W konfiguracji z 2 kontrolerami system może obsługiwać do 20 portów 10GbE iSCSI lub 8 portów 16Gb FC. Zarówno 10GbE iSCSI z interfejsem SFP+ jak i 10GBASE-T mogą działać razem aby przyspieszyć pracę urządzenia. Wykorzystując porty można połączyć wiele serwerów bezpośrednio do XS3200 bez używania przełącznika FC lub Ethernet.

Technologia ochrony pamięci Cache-to-Flash

W przypadku utraty zasilania dane I/O pamięci podręcznej przechowywane w pamięci ulotnej zostaną utracone, może to doprowadzić do niespójności danych, zwłaszcza w zastosowaniach bazodanowych. Seria XS3200 może zapewnić funkcję ochrony pamięci Cache-do-Flash, która bezpiecznie przeniesie dane pamięci podręcznej do pamięci nieulotnej urządzenia flash dla trwałego zapisu danych. Opcjonalny moduł Cache-to-Flash jest wyposażony w moduł M.2 flash albo BBM (moduł zapasowej baterii) lub SCM (pojemny kondensator).

Kopie zapasowe i odzyskiwania danych

Dzięki sprawdzonej wysokiej dostępności (rzędu 99,999%) i niezawodności systemu dual-active z technologią multipath może z powodzeniem wytrzymać wielokrotne awarie bezpiecznie przechowując dane. Wysoka dostępność urządzenia cechuje się również kopią zapasową danych wewnątrz systemu storage, scentralizowanego centrum danych, a także odległych oddziałów. Rozwiązania, które oferujemy to QClone (Local Volume Clone) oraz QRreplica (Remote Replication). QClone służy do wykonywania duplikatu woluminu zarówno w obrębie tej samej puli pamięci jak i w osobnej puli pamięci w tej samej obudowie. QRreplica pozwala asynchronicznie replikować volumeny oraz migawki pomiędzy dwoma urządzeniami w innych lokalizacjach.
